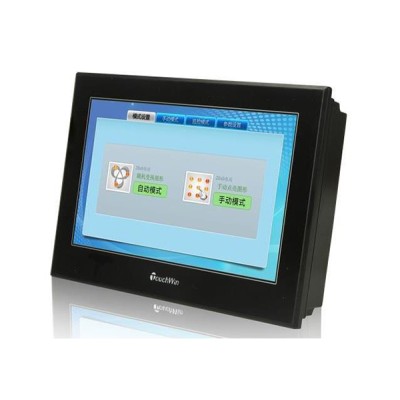

TG-NT总线通讯型触摸屏
X-NET总线功能专用机型1677万色，画质细腻无痕，显示效果媲美液晶显示器
产品说明
X-NET总线功能专用机型
1677万色，画质细腻无痕，显示效果媲美液晶显示器
下载、启动、运行，三位一体的超高速响应
支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度
支持BMP、JPEG格式图片显示
丰富的立体3D图库，画面更生动
灵活的部件选择空间，自定义动画轨迹设计
数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式
配方数据的存储与双向传送，提高工作效率
产品特点
1、ARM9 CPU，400MHz主频，128MB存储容量
2、7~10.1英寸，1677万色TFT液晶显示，LED背光
3、2个通讯口，支持X-Net总线（包括单屏、多屏模式，**波特率为3M）
4、PLC口支持RS485且标配JA-NE-I接线板，Download口支持RS232/RS485/RS422
5、USB-B下载方式
6、1个USB-A口，支持CSV数据导入导出和U盘下载程序
7、1个以太网接口，支持MODBUS TCP协议
8、标配时钟
型号说明
-NT：总线通讯专用机型，支持X-NET总线
规格参数
型号 | TGA63 | TG865 | TG765 |
TGA63-NT | TG865-NT | TG765-NT | |
产品特性 | |||
尺寸 | 10.1 | 8 | 7 |
分辨率 | 1024*600 | 800*600 | 800*480 |
液晶屏 | TFT液晶显示，LED背光 | ||
显示颜色 | 1677万色 | ||
亮度（cd/m2） | 200 | ||
触摸面板 | 四线电阻式触摸屏 | ||
液晶寿命 | 50000小时以上，环境温度25℃，24小时运行 | ||
存储器 | 128MB | ||
外部接口 | |||
PLC口 | RS485 | ||
Download口 | RS232/RS422/RS485 | ||
USB接口1 | USB-B（符合USB2.0规范），USB下载口 | ||
USB接口2 | USB-A（符合USB2.0规范），U盘口 | ||
以太网口 | 支持MODBUS TCP协议 | ||
电气特性 | |||
输入电压 | DC24V（电压范围：DC22V~DC26V） | ||
消耗电流 | 270mA | 250mA | 200mA |
允许失电 | 10ms以下（实际失电小于1s） | ||
抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） | ||
绝缘电阻 | DC500V，10MΩ以上（信号与地间） | ||
环境 | |||
运行温度 | 0℃~50℃ | ||
存储温度 | -20℃~60℃ | ||
运行湿度 | 10%RH~90%RH（无凝露） | ||
抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 | ||
空气 | 无腐蚀性气体 | ||
冷却方式 | 自然风冷 | ||
防护等级 | 前面板符合IP65 | ||
尺寸 | |||
外部尺寸（mm） | 272.2*191.7*51.2 | 224.4*170.8*45.5 | 200.4*146.9*48.5 |
面板开孔尺寸（mm） | 260.2*179.7 | 211.4*157.8 | 192.0*138.5 |
注意：以上所有型号标配时钟。
