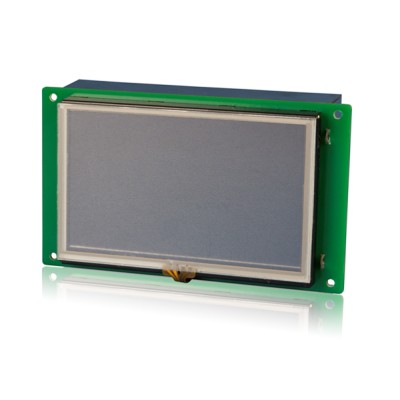

TGM(B)系列无边框内嵌入触摸屏
无前壳，后安装，大大减少安装空间；与设备表面结合紧密，融合性更好；用户可以自行设计面膜，满足个性化定制需求
产品说明
无前壳，后安装，大大减少安装空间
与设备表面结合紧密，融合性更好
用户可以自行设计面膜，满足个性化定制需求
1677万色，画质细腻无痕，显示效果媲美液晶显示器
下载、启动、运行，三位一体的超高速响应
支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度
支持BMP、JPEG格式图片显示
丰富的立体3D图库，画面更生动
灵活的部件选择空间，自定义动画轨迹设计
数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式
配方数据的存储与双向传送，提高工作效率
产品特点
1. ARM9 CPU，400MHz主频，128MB存储容量
2. 7.0英寸，1677万色，TFT液晶显示，LED背光
3. 带COM口，独立通讯，支持RS232/RS422/RS485通讯方式
4. 标配时钟
5. USB-B接口，实现数据传输
型号说明
1： | 系列名称 | TGM（B）系列无边框内嵌入触摸屏 |
2： | 显示尺寸 | 765：7.0英寸 |
3： | 产品类型 | B：裸屏（无前壳后安装） |
4： | 接口类型 | MT：配备USB-B下载口、USB-A U盘口、一个串口 |
ET：配备USB-B下载口、USB-A U盘口、RJ45以太网口、一个串口 |
规格参数
型号 | TGM465B | TGM765B | TGMA63B | ||
TGM465B | TGM765B-MT/ET | TGMA63B-ET | |||
产品特性 | |||||
尺寸 | 4.3 | 7.0 | 10.1 | ||
分辨率 | 480*272 | 800*480 | 1024*600 | ||
液晶屏 | TFT液晶显示，LED背光 | ||||
显示颜色 | 1677万色 | ||||
亮度（cd/m2） | 200可调（系统寄存器PFW100） | ||||
触摸面板 | 四线电阻式触摸屏 | ||||
液晶寿命 | 50000小时以上，环境温度25℃，24小时运行 | ||||
存储器 | 128MB | ||||
外部接口 | |||||
PLC口 | RS485 | 支持RS232/RS485/RS422通讯 | |||
Download口 | RS485 | / | RS232/RS485 | ||
USB接口1 | USB-B（符合USB2.0规范），USB下载口 | ||||
USB接口2 | USB-A（符合USB2.0规范），U盘口 | ||||
以太网口 | / | 标准RJ45，ET型号支持 | |||
电气特性 | |||||
输入电压 | DC24V（电压范围：DC22V~DC26V） | ||||
消耗电流 | 180mA | 200mA | 270mA | ||
允许失电 | 10ms以下（实际失电小于1s） | ||||
抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） | ||||
绝缘电阻 | DC500V，10MΩ以上（信号与地间） | ||||
环境 | |||||
运行温度 | 0℃~50℃ | ||||
存储温度 | -10℃~60℃ | ||||
运行湿度 | 10%RH~90%RH（无凝露） | ||||
抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 | ||||
空气 | 无腐蚀性气体 | ||||
冷却方式 | 自然风冷 | ||||
防护等级 | 前面板符合IP65 | ||||
尺寸 | |||||
外部尺寸（mm） | 128.0*75.0*27.6 | 182.4*108.5*39.0 | 272.0*155.2*34.9 | ||
面板开孔尺寸（mm） | 118.0*67.0 | 174.4*65.0 | 257.0*90.0 | ||
