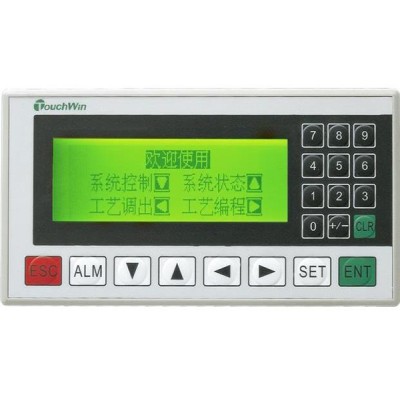

OP系列文本显示器
3.7 英寸单色7~26个按键对应PLC机种广泛
产品特点
3.7 英寸单色
7~26个按键
对应PLC机种广泛
具有密码保护功能，内置时钟（可选件）
文本精灵，动态显示文本
具有报警列表功能，逐行实时显示当前报警信息
按键可被定义成功能键，可替代部分控制柜上机械按键
带背景光STN液晶显示
一般说明
型号 | OP330 | OP320-A/-A-S | OP320-A-N | OP320/-S |
显示 | ||||
类型 | 黄绿色STN | |||
使用寿命 | 20000小时以上，环境温度25℃，24小时运行 | |||
分辨率 | 192*64 | |||
对比度 | 电位器可调 | |||
文字设定 | 中文简体/繁体、英文（24字符×4行，即12汉字×4行） | |||
字符大小 | 中文：16*16 32*32 英文：8*16 16*32 | |||
按键 | 26 | 20 | 20 | 7 |
存储器 | ||||
画面 | 64KB FlashROM | |||
接口 | ||||
下载口 | RS232 | |||
通讯口 | 一般型号支持RS232/RS422； （-S）的型号支持RS232/RS485；OP320-A-N仅支持RS232 | |||
电气特性 | ||||
输入电压 | DC24V | |||
电压范围 | DC22V~DC26V | |||
消耗电流 | 小于140mA | |||
允许失电 | 10ms以下（实际失电小于1s） | |||
抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） | |||
绝缘电阻 | DC500V，10MΩ以上（信号与地间） | |||
环境 | ||||
运行温度 | 0℃~50℃ | |||
存储温度 | -10℃~60℃ | |||
运行湿度 | 10%RH~90%RH（无凝露） | |||
抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 | |||
空气 | 无腐蚀性气体 | |||
冷却方式 | 自然风冷 | |||
防护等级 | 前面板符合IP65 | |||
结构 | ||||
外部尺寸（mm） | 172*121*56.5 | 172*94*38.8 | 162*102*38 | |
面板开孔尺寸（mm） | 164.0*113.0 | 164.2*85 | 156.5*94.0 | |
注意：OP320/OP320-S不配时钟，其他型号可选配时钟。
