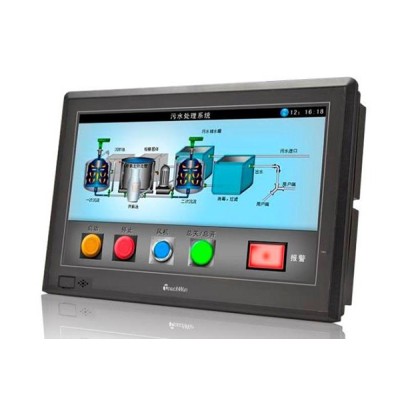

CCSG通用型触摸屏
通过船级社认证1677万色—画质细腻无痕，显示效果媲美液晶显示器
产品说明
通过船级社认证
1677万色—画质细腻无痕，显示效果媲美液晶显示器
下载、启动、运行，三位一体的超高速响应
支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度
支持BMP、JPEG格式图片显示
丰富的立体3D图库，画面更生动
灵活的部件选择空间，自定义动画轨迹设计
数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式
配方数据的存储与双向传送，提高工作效率
产品特点
1、超薄时尚外观设计
2、塑壳采用PC加ABC合金材料制作，更加坚固耐用
3、ARM9 CPU，400MHz主频，128MB存储容量
4、7英寸，1677万色TFT液晶显示，LED背光，分辨率800*480像素
5、2个COM口，独立通讯，支持RS232/RS485/RS422通讯方式
6、标配时钟
7、提供2个USB接口，实现数据的快速传输和备份
8、支持多种以太网通讯（支持与MODBUS TCP协议设备、西门子S7-1200 PLC及三菱Melsec协议设备通过以太网通讯）
型号说明
-ET：USB-B接口、USB-A接口、以太网接口
规格参数
型号 | CCSG-C65 | CCSG-A62 | CCSG-765 |
CCSG-C65ET | CCSG-A62ET | CCSG-765ET | |
产品特性 | |||
尺寸 | 15.6 | 10.1 | 7 |
分辨率 | 1366*768 | 800*480 | 800*480 |
液晶屏 | TFT液晶显示，LED背光 | ||
显示颜色 | 1677万色 | ||
亮度（cd/m2） | 250 | 200 | |
触摸面板 | 四线电阻式触摸屏 | ||
液晶寿命 | 50000小时以上，环境温度25℃，24小时运行 | ||
存储器 | 128MB | ||
外部接口 | |||
PLC口 | RS232/RS422/RS485 | ||
Download口 | RS232/RS485 | ||
USB接口1 | USB-B（符合USB2.0规范），USB下载口 | ||
USB接口2 | USB-A（符合USB2.0规范），U盘口，UT/ET型号支持 | ||
以太网口 | -ET型号支持 | ||
电气特性 | |||
输入电压 | DC24V（电压范围：DC22V~DC26V） | ||
消耗电流 | 730mA | 270mA | 200mA |
允许失电 | 10ms以下（实际失电小于1s） | ||
抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） | ||
绝缘电阻 | DC500V，10MΩ以上（信号与地间） | ||
环境 | |||
运行温度 | 0℃~50℃ | ||
存储温度 | -10℃~60℃ | ||
运行湿度 | 10%RH~90%RH（无凝露） | ||
抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 | ||
空气 | 无腐蚀性气体 | ||
冷却方式 | 自然风冷 | ||
防护等级 | 前面板符合IP65 | ||
尺寸 | |||
外部尺寸（mm） | 410*270*65 | 272.2*191.7*51.2 | 200.4*146.9*48.5 |
面板开孔尺寸（mm） | 399.0*259.0 | 260.2*179.7 | 192.0*138.5 |
注意：以上所有型号标配时钟。
